中建六局施工现场CI标识标准化图集
发布时间:2015-5-7 浏览次数:912次

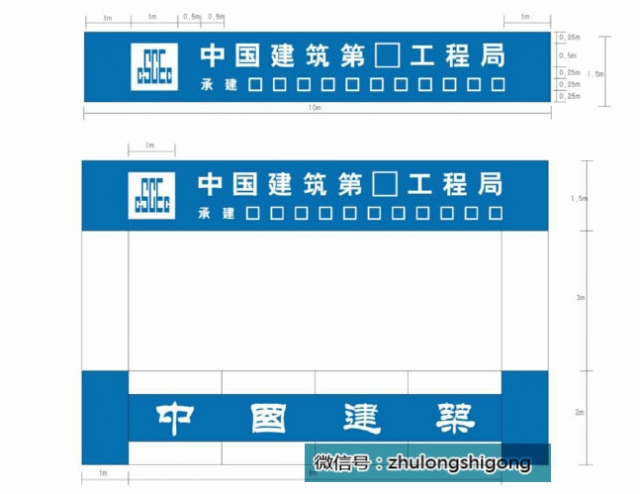

第一节、大门

1.施工现场大门

2.办公区大门形象展示,即门柱、门楣与移动电动门组合的形

式。

3.无门楼式大门

施工现场西邻水上公园东路北临空军404医院家属院,该处大门采

用无门楼式大门。

A、材质:大门为金属钢管和薄铁板焊制而成。

B、规格:次大门处安装4组门禁系统。总宽度为4 米;高度为2 米。

门柱:门柱截面尺寸为0.8米x 0.8米,高度为2.2 米,其中0.2

为柱帽高度,柱帽为梯形,顶面积为0.6米x 0.6 米。门柱通体为中

建蓝色。

施工现场西侧大门

第二节、围墙

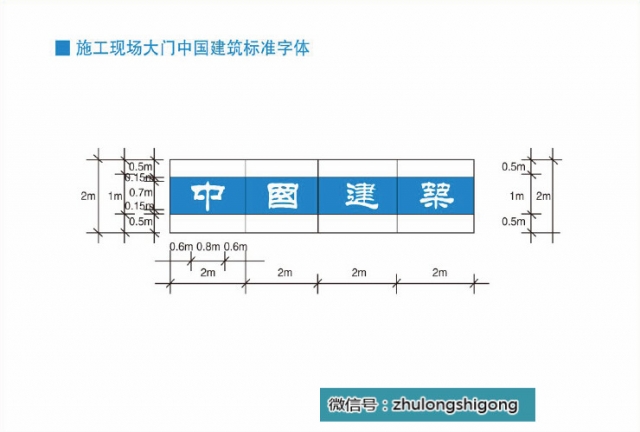

1、围墙规格:围墙高度为2.5 米。

2、围墙标准组合:

围墙用蓝色彩钢板与白色彩钢板的组合,大门两侧为一块蓝色

板,从大门边的第二块板(白色)起,每隔5 块蓝色板,设一块白色

板,在白色板上制作中建标志和“ ”繁体字书字体上下

组合图形(蓝标、黑字)。

(一)办公区和生活区围墙

彩钢板高度为2 米。在2 米围挡板下地坪以上增加20cm 高底座,

即围墙总体高度2.2 米。办公区和生活区围墙均采用彩钢板围档5+1

组合,规格、尺寸、字体、组合、色彩均严格执行手册规范标准。

(三)施工现场围墙

第三节、施工标牌

(一)施工图牌:

A、在办公区和施工现场显要位置设置。

B、图牌设置于施工现场办公区和施工区大门入口处的显要位置。

并且,要注意安全防护,防止碰坏,保证其整洁卫生。

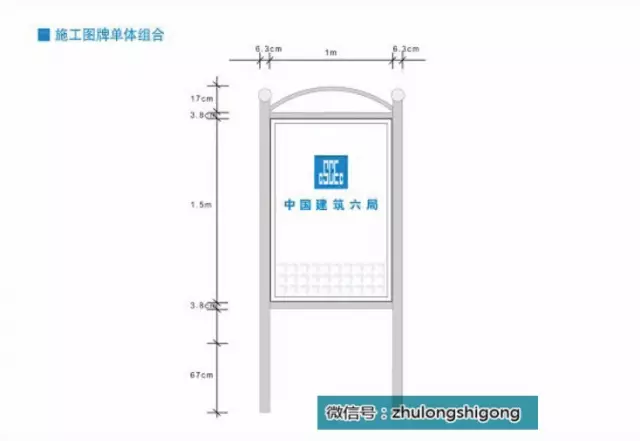

C、图牌规格:施工图牌为长方形,竖式组合,高宽比例为3:2,

项目部根据施工现场实际情况确定施工图牌尺寸为100 x150 厘米,用不锈钢管支架,图牌间距为20 厘米。下有底座,枣红色色瓷砖贴

面。

D、图牌材料:平直的铝塑板材,颜色为白色。

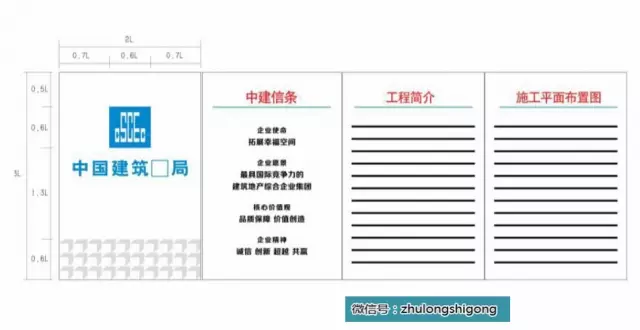

E、图牌标准组合形象

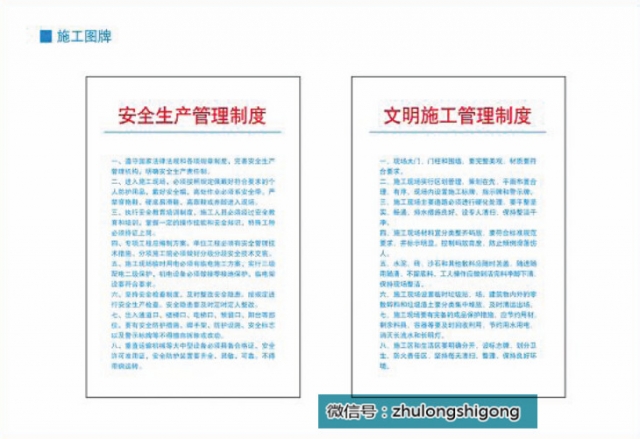

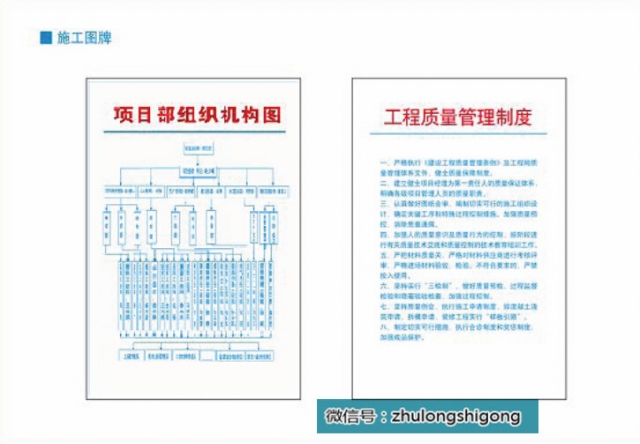

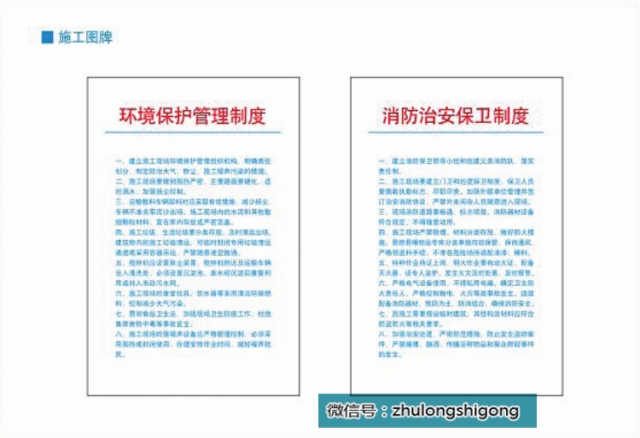

F、施工图牌内容

施工图牌:


(二)项目经理部铭牌:

材质:选用不锈钢拉丝板制作。尺寸70×50 厘米。

(三)办公室门牌:

A、材质:采用拉丝不锈钢板。

B、尺寸:尺寸为28 厘米x9 厘米(长x 宽),标志尺寸为4.5 厘米

x4.5 厘米,字等同或小于标志。

C、颜色:拉丝不锈钢板本色、蓝标、黑字。

D、位置:正面粘贴于办公室门上部正中位置。

办公室门牌

(四)办公室内图牌:

A、图牌内容主要为岗位责任制、安全生产责任制、管理制度、施工

网络图等。

B、图牌材质

C、图牌规格:室内图牌长宽比例为3:2;尺寸为60x40 厘米。

D、标准组合:

E、悬挂安装:

F、制作数量:

(五)导向牌:

A、材质:导向牌架体采用不锈钢管支撑架,牌面为薄不锈钢板。

B、尺寸:图牌牌面尺寸为55x70 厘米(宽x 高)。导向牌从地面的

总高度为170 厘米。

C、标准组合:B 式组合规范。

D、颜色:钢管为不锈钢本色,牌面为不锈钢本色或白色。蓝标、黑

字,导向牌内容字体为黑色,箭头为红色。

第四节、旗帜

一、飘扬旗

企业旗帜的形式为中国建筑的标识与“中国建筑工程总公司”和“中

国建筑股份有限公司”的字样组合。

二、旗帜与形象墙

在施工现场办公区旗台后边正中位置架设中国建筑形象墙,画面规格

尺寸为10 米(长)×6 米(高)

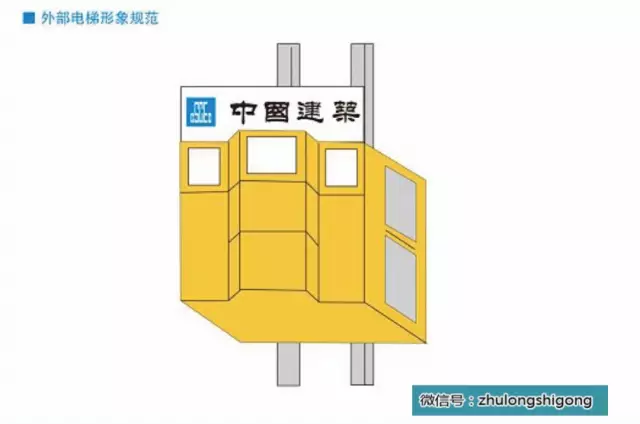

第五节、楼面形象

施工现场楼面主体起至三分之二高度后开始悬挂品牌布和专用标语。

同时,各楼开始悬挂“专用标语”。

一、品牌布

根据楼面尺寸制作悬挂,不少于80 平方米。

二、专用标语

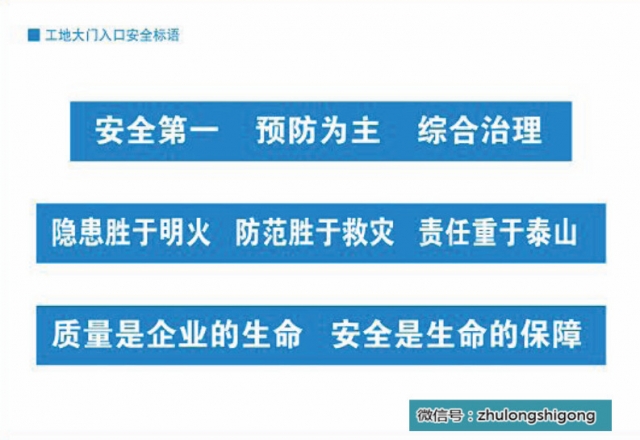

三、安全标语
